LAPORAN LATIHAN PRATIK UKUR LALUAN DAN JAMBATAN


Matlamat

Matlamat Latihan Praktik ini adalah bertujuan untuk membolehkan kakitangan di Unit Ukur Tanah mendapat kemahiran asas dan pengalaman dalam amalan profesional selaras dengan hasrat jabatan melahirkan pekerja yang cekap dan bertanggungjawab.


Objektif

Memberi pendedahan kepada peserta tentang kaedah dan tatacara menjalankan kerja ukur laluan dan jambatan.


Proses Kerja

Dalam melaksanakan latihan pratik tersebut kami telah menjalankan empat(4) peringkat proses kerja seperti berikut :

Peringkat 1 :  Pembinaan Tanda Aras Sementara
Tanda aras sementara adalah titik-titik tetap tetapi bersifat kurang kekal dan dibina berhampiran dengan tapak projek.

Langkah-Langkah Kerja Di Lapangan  :

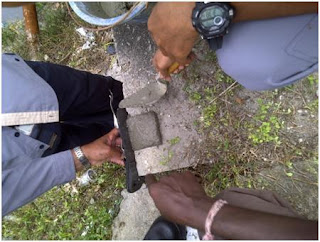

1. Mengambil peralatan serta bahan seperti simen, paku, penukul dan cat.

 2. Membuat rekahan kecil di lokasi TBM yang telah ditentukan iaitu di bahagian bucu jambatan Jalan Kurau, Chai Leng Park, Perai.

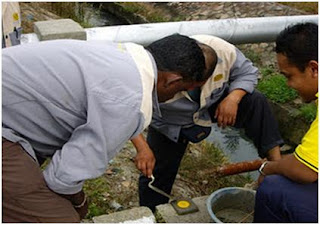

3. Membancuh mortar mengikut sukatan yang ditetapkan iaitu 1 bahagian simen nisbah 3 bahagian pasir. Seterusnya membina asas TBM melalui bancuhan mortar mengikut dimensi 7.5sm x 7.5sm dengan ketebalan 1sm di atas permukaan bucu jambatan.


4. Mempasak pepaku dan ceper ’survey mark’ di atas rekahan tersebut.



5.      Mencoret rujukan TBM di lokasi tapak projek sebagai TBM 2.


 6.      Cat keliling asas TBM yang telah dibina.




Peringkat 2 :  Pengukuran Kawalan Ketinggian - Ukur Aras
Adalah satu kaedah untuk menentukan bezatinggi di antara dua titik di atas permukaan bumi.

Peralatan Yang Digunakan :

i)        Alat Aras Dompot (Dumpy Level)
ii)      Setaf Aras
iii)     Tripod
iv)   Buku Aras

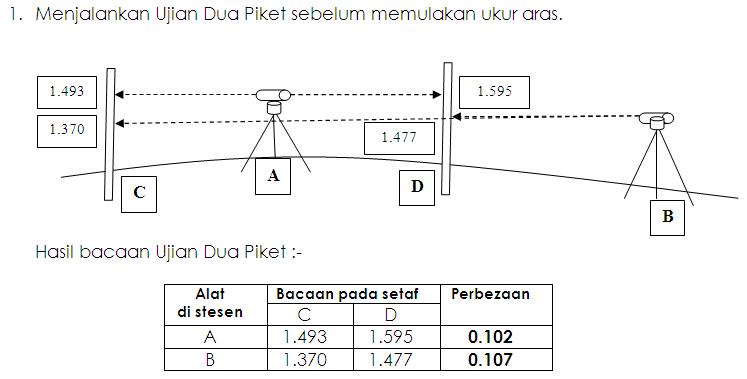

 Langkah-Langkah Kerja Di Lapangan  :







Peringkat 3 - Pengukuran Laluan dan Jambatan

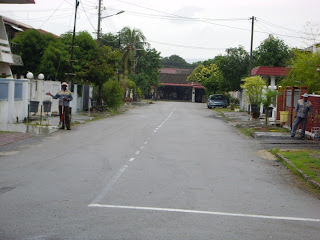

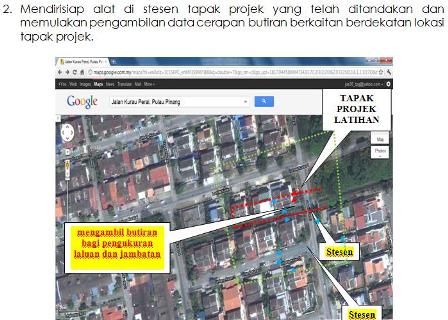

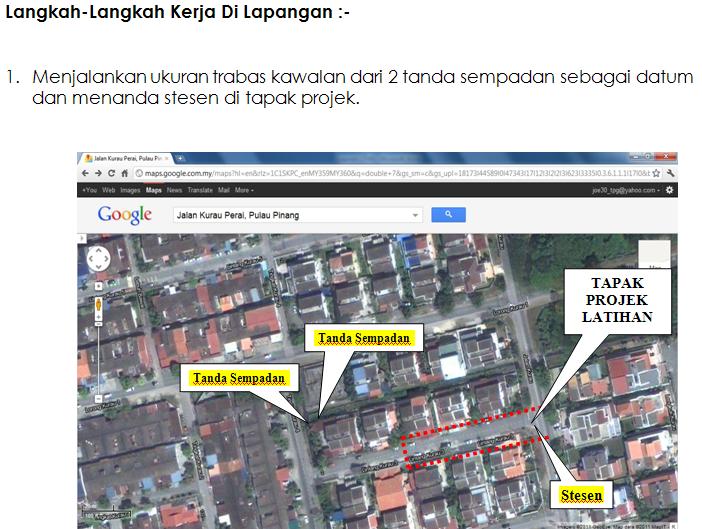

Ukur Topografi

Ukur topografi adalah pemungutan dan pengumpulan data mengenai kedudukan dan bentuk paramuka-paramuka di permukaan bumi samaada semulajadi atau ciptajadi. Ia dijalankan bagi tujuan untuk mengeluarkan peta topografi dengan skala di antara 1:25000 hingga 1:1000000 dan peta tematik (peta kegunaan khusus) untuk kegunaan tentera. Antara kaedah-kaedah yang
digunakan di dalam ukur topografi ialah Ukur Aras, Tekimetri, Meja Datar, Fotogrammetri dan Penderiaan Jauh.
Tujuan
Untuk menghasilkan peta topografi dan pelan keratan rentas bagi laluan dan jambatan tapak projek latihan pratik tersebut sebagai peta asas bagi kerja binaan dan rekabentuk seperti pembinaan jalan raya, jambatan, saluran paip, jalan keretapi dan sebagainya.

Peralatan Yang Digunakan

1.      Alat EDM Geodimeter
2.      Tripod
3.      Prizam Alat
4.      Prizam Pol
5.      Buku Tekimetri




Peringkat 4 - Penyediaan Pelan Ukur

Merupakan satu proses kerja dibuat selepas semua proses hitungan telah disiapkan bagi  penyediaan pelan muktamad yang menunjukkan legeh yang telah dipersetujui seperti :

i.       Kontur
ii.     Tanda Sempadan
iii.   Butiran Topografi
iv.    Ketinggian
v.      Keratan Rentas

Langkah-Langkah Kerja:

1. Memuat turun data-data cerapan yang telah diambil dari alat ukur ke komputer menggunakan aplikasi Geotool.

2.   Membuka fail data cerapan tersebut dan memproses menggunakan perisian SDR.

3. Memindahkan data tersebut ke format dxf bagi editing pelan ukur menggunakan perisian AutoCad.

4.  Menjalankan editing pelan ukur tersebut mengikut prosuder-prosuder yang telah ditetapkan seperti butiran, simbol, skala pelan dan format pelan.


Peringkat 5 - Hasil Laporan
Dua (2) pelan ukur yang dihasilkan dari latihan pratik tersebut adalah     Pelan Tapak / Pelan Topografi dan Pelan Keratan Rentas.
